產品簡介：

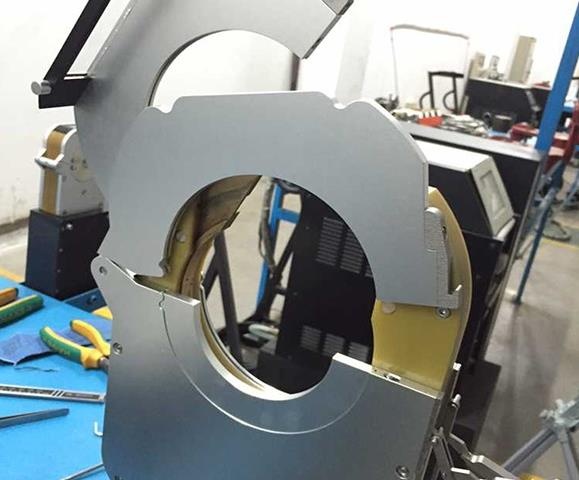

自動化管管焊接工作站包含封閉管管焊機、IGBT逆變控制直流脈沖電源、水箱、管管對接工裝等設備，工作站采用我公司自主品牌KHGC63封閉管管氬弧焊機，適用于碳鋼、合金鋼、不銹鋼等材料的管外徑Φ16~Φ63mm，壁厚0.8~2.8mm管-管的全位置自動焊接。功能特點：
1、可焊接管徑包括Φ25*1.5mm2、管端對齊，無縫隙、焊接凹陷保持在0~0.5mm之間
3、焊接效率就目前的工藝來看，提前送氣6s，上升時間2s、焊接時間40s，下降時間2s、滯后送氣6s。啟動按鈕至焊接完成保證在60秒之內
管管對接工裝工作流程：

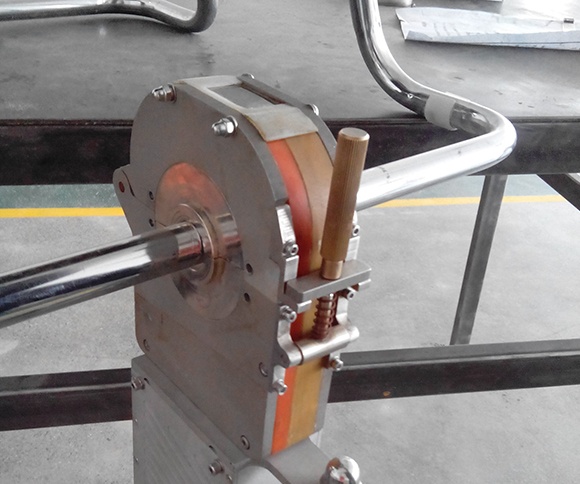

管管對接工裝由夾緊裝置，氣動升降裝置，彈性自適應裝置，橫向調整裝置，以及啟動控制系統五部分組成。適用夾緊管徑范圍16-36mm之間。工作時，由工人雙手持續要焊接的不銹鋼管在夾緊工裝的V型塊上對接，然后壓緊工件。氣動升降氣缸升起焊接機頭，使機頭副鉗口的定位圓與管子貼合定位，由工人通過彈簧自適應裝置調整機頭上鎢極位置，使之與管管對接縫處正對，然后壓緊機頭上壓緊蓋，啟動焊接。焊接完成后，打開機頭，機頭下降，松開夾具，送出工件。
技術參數：
|
序號 |
項目 |
主要技術參數 |
|
1 |
焊接執行設備 |
KHGC63 |
|
1.1 |
可焊管子直徑 |
Φ16~Φ63 |
|
1.2 |
旋轉速度 |
0.6-10 |
|
1.3 |
冷卻方式 |
水冷 |
|
1.4 |
重量 |
2.1 |
|
2 |
焊接電源 |
DT-300P 日本 OTC |
|
2.1 |
額定電壓輸入 |
單相AC220V50/60HZ |
|
2.2 |
焊接電流調節范圍 |
DC 4-300A |
|
2.3 |
脈沖頻率范圍 |
0.5-30HZ |
|
3 |
控制系統 |
定制 |
|
3.1 |
額定輸入電壓 |
220V |
|
3.2 |
主要組成 |
PLC+觸摸屏+控制箱 |
